С ростом требований бизнеса к аналитическим инструментам и смещением фокуса в сторону in-memory вычислений с обработкой данных в реальном времени, будь то Oracle Database In Memory или SAP HANA, программные продукты стали предъявлять повышенные требования к интенсивности использования и объему оперативной памяти, а также вычислительной производительности. Немаловажным фактором при выборе платформы под продукты SAP, наряду с решениями, растущими «вертикально», так же является возможность выбора модели с горизонтальным масштабированием в пределах одной системы.
Из многообразия сертифицированных решений для продуктов SAP, отвечающих вышеописанным требованиям, достаточно трудно выделить лидера, так как хорошо масштабируемые, отказоустойчивые решения, уже прошедшие испытание на практике, предлагают многие вендоры в данном сегменте рынка.
Поскольку выбор инфраструктурных компонентов под SAP требует высокой экспертизы со стороны ИТ-специалистов, вендоры совместно с SAP предлагают готовые, заранее протестированные и настроенные решения под развертывания любого масштаба, будь то готовые appliance или интегрированные из сертифицированных компонентов системы (TDI).
Серия C представлена полным спектром своей линейки, начиная от одноюнитовых C220, заканчивая Powerfull Platform for SAP HANA C880 M5, способная предоставить заказчику до 12 Tб оперативной памяти и до 8 CPU в одной системе. Но это достаточно «стандартные» стоечные серверы. Большего внимания заслуживает Blade-серия Unified Computing System B, на которой мы остановимся подробнее, так как в ней реализовано несколько действительно интересных решений.

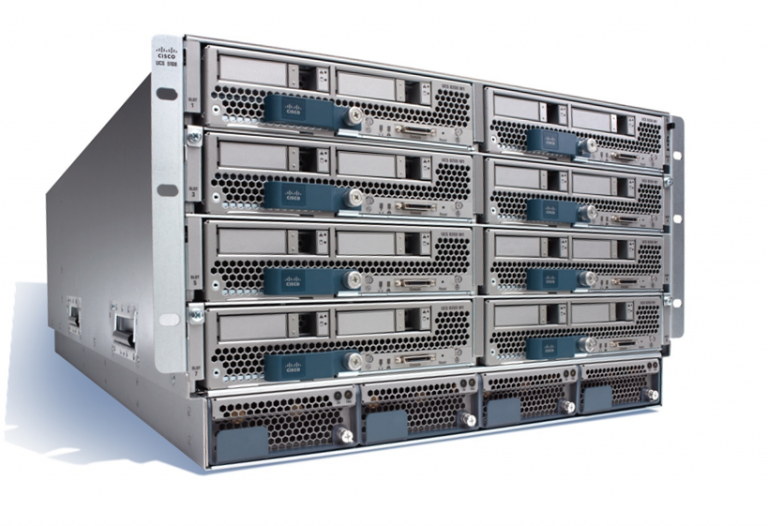

На первый взгляд – это типичное блейд-решение, идеологически ничем не отличающееся от решений других вендоров, но нас больше интересуют детали и главное, на наш взгляд, – коммутация.
Unified Fabric представляет собой конвергентную реализацию, в которой LAN и SAN уживаются в одном решении и нет необходимости разделять оборудование по типу трафика. С данным решением компания Cisco была первопроходцем в области унификации коммутации, уменьшая минимально необходимое количество активного сетевого оборудования в решении и стандартизируя доступ к сети со всего blade-chassis.
Вторая особенность – сетевая виртуализация USC. Сами лезвия не несут на себе сетевых интерфейсов, но мы имеем возможность создавать виртуальные адаптеры (Virtual Interface Card), привязанные к конвергентным физическим интерфейсам Virtual Interface Card, которые «маппятся» на порты физического коммутатора fabric interconnect и централизованно коммутируются как ресурсы с лезвий в пределах шасси, так и ресурсы с других блейд-серверов, что также реализовано в стоечных серверах серии C. Данный способ коммутации позволяет использовать всего пару fabric interconnect на все возрастающее количество шасси.
Вариативность выбора как лезвий, так и стоечных вариантов позволяет подобрать оптимальное решение под любой уровень развертывания и достаточно эффективно масштабировать решение под требования бизнеса.
HP
Портфель Hewlett-Packard в сегменте решений в области высоконагруженных систем для анализа в режиме реального времени несколько шире и включает в себя такие продукты, как HPE Integrity MC 990 X, Superdome Flex, blade-системы Synergy и HP Converged System 500/900. В двух словах расскажем о последней из них, как о наиболее гибкой и вариативной для инфраструктур SAP различной степени требований к решению.

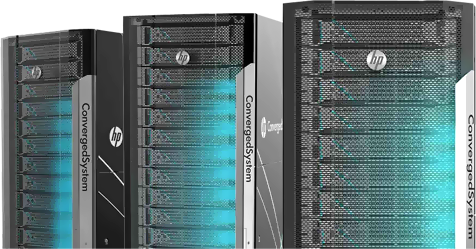

HP Converged System 500 позиционируется как система для ландшафтов малого и среднего уровня. Системы в варианте scale-out (горизонтальное масштабирование) базируются на нодах в виде серверов DL580 на базе процессоров Intel Xeon E7 8890v4 и Intel Xeon E7 8880v4, доступных в трех исполнениях: 1, 1,5 и 2 Tб на сервер, которые растут суммарно до 34 нод с общим объемом до 68 Тб в одном пуле памяти. Сервером управления в такой стойке будет выступать DL380, а системой хранения – 3par 8400. Сетевой стек представлен парой коммутаторов flexfabric 5930, которые также взяли на себя роль интерконнекта между нодами. Fiber Channel коммутаторы HPE SN6000B обеспечивают обмен с системой хранения.
В scale-up исполнении доступны серверы DL 560 GEN10 или DL 580 GEN9 с порогом памяти 6 и 4 Tб соответственно, причем для последнего при использовании памяти выше 1,5 Tб необходимо внешнее хранилище.
HP Converged System 900 базируются на HPE Superdome X и также предлагают варианты scale-up и scale-out решений. Выбор процессоров в них аналогичен CS 500. Вертикально растут до 8 лезвий по два сокета и 2 Тб на лезвие соответственно. Горизонтальный рост представлен серверами по 2,3 и 4 Тб памяти на каждый с ограничением в 48 нод и 192 Тб памяти соответственно. Нужно иметь в виду, что максимальные scale-значения отличаются от сертифицированных SAP’ом.
ATOS
Французская компания Atos предлагает два решения, сертифицированных SAP:
BullSequana S,
Bullion.
BullSequana S позиционируется как ультрамасштабируемая платформа для реализации проектов по искусственному интеллекту и машинному обучению и отлично оптимизирована для in-memory вычислений.

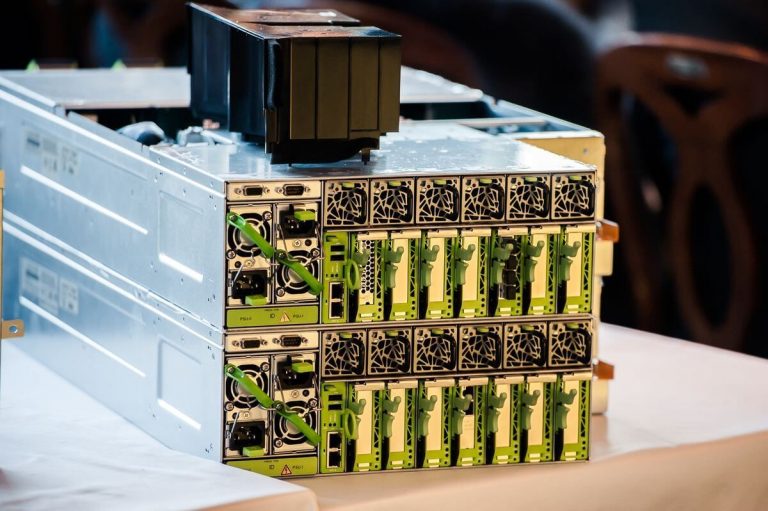

Система модульная и разделена на так называемые вычислительные модули. Вычислительный модуль может быть оснащен двумя сокетами CPU для установки процессоров Intel® Xeon® 8100/6100/5100/4100, 24 слотами памяти (от 64 Гб до 3 Тб на модуль), несет на себе до 7 блейд-модулей PCIe Gen3 с возможностью горячей замены, а также имеет широкий спектр выбора CPU на модуль / общее CPU на решение, так как даже в топовой сертифицированной SAP-версии S800 есть возможность установить от 2 до 8 CPU.
Внутренняя система хранения вмещает в себя до 8 SSD/HDD 2.5” с возможностью горячей замены. Отличительной особенностью платформы также является опциональное добавление к модулям блока-расширения СХД или GPU (до двух графических процессоров) в каждый модуль. Блок СХД может расширить корзину дисками SSD/HDD 2.5”(до 12) или до 4х HDD 3.5” или 4х NVMe U.2 2.5”. Получается эдакий конструктор, который можно подстроить под свои задачи. Хотим в ИИ? Добавляем вычислительный модуль с блоком GPU в необходимом количестве. Упираемся в СХД? Добавляем блок СХД в вычислительный модуль и набиваем корзину дисками.
Интересной особенностью Bull является использование архитектуры SMP (симметричная мультипроцессорная система) для объединения до 32 CPU на систему. В отличие от систем с неоднородным доступом к памяти (NUMA), SMP-архитектура позволяет подключаться к общей памяти по единой шине или через специальные коммутаторы, роль которых в данном случае исполняет шасси Ubox, что дает одинаковые показатели скорости доступа к данным в любом сегменте памяти в пределах шины.
Решения компании Atos, наряду с другими преимуществами, интересны своей повышенной отказоустойчивостью в пределах ноды и возможностями горячей замены вплоть до блейд-модулей памяти, что выглядит действительно интересно, не говоря о блоках питания, лезвий IO, вентиляторов и дисков.

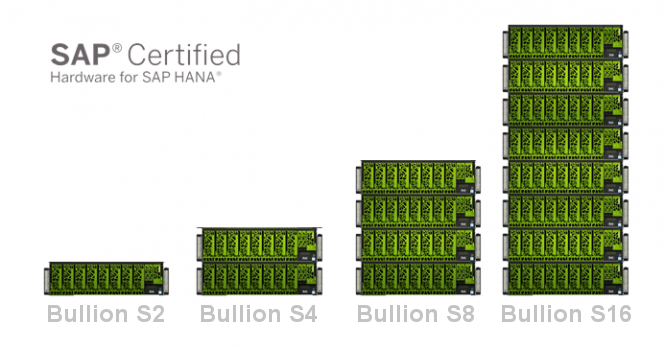

Серверы Bullion S для SAP HANA представляют собой полностью предынтегрированное устройство и масштабируется до своих максимальных значений в пределах единого решения, в отличие от некоторых конкурентов в своем сегменте, при достижении предела в которых появляется необходимость перехода на более старшие и дорогостоящие модели. То есть при любых масштабах развертывания будет расти одна платформа и не возникнет необходимость ее замены и перехода на «старшую» модель.

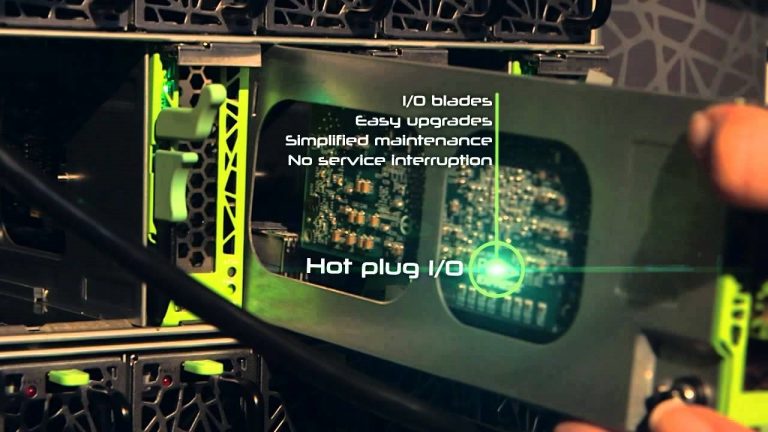

Серверы модульные, состоят из плат-лезвий и обладают возможностью горячей замены памяти (при работе в режиме mirror), плат ввода-вывода и пр. Интересной особенностью bullion является запатентованная технология интерконнекта между нодами под названием eXtended Quick Path Interconnect, которая ускоряет работу с удаленной памятью. Системой хранения данных в этом варианте выступает внешнее решение, которое подбирается отдельно в зависимости от поставленных задач и требуемой производительности.
FUJITSU
Компания имеет в своем портфеле широкий выбор сертифицированных продуктов для SAP-сред любого уровня. Вариативность предложений представляют серверные системы Primequest, а в качестве интегрированной системы выступает платформа PrimeFlex, базирующаяся на серверах Primergy и системах хранения Eternus/NetApp. Кроме готовых appliance, присутствует огромный набор вариантов Tailored Datacenter Integration (TDI), позволяющих подобрать решение из отдельных сертифицированных SAP-компонентов под нужды заказчика.
Данные системы управляются комплексным решением по управлению инфраструктуры SAP-платформой – Fujitsu FlexFrame Orchestrator, в которой наряду с возможностями динамического менеджмента системных ресурсов заложен функционал обеспечения высокой доступности и восстановления после сбоев.
Primequest заявлены как серверы с повышенной отказоустойчивостью и высоким уровнем доступности и готовности к сбоям. Это обеспечивают такие технологии, как Memory Mirroring, когда CPU зеркально использует для операции чтения/записи два модуля оперативной памяти, автоматическое восстановление системных плат в виде перераспределения I/O и hot-spare платы, а также возможности горячей замены большинства компонентов, технология разбиения на аппаратные независимые партиции и резервирование системных плат, к примеру на время окна техобслуживания. В пределах физически изолированных разделов присутствует возможность конфигурирования extended partitions(EPAR) на более высоком уровне абстракции для распределения системных ресурсов.
HUAWEI

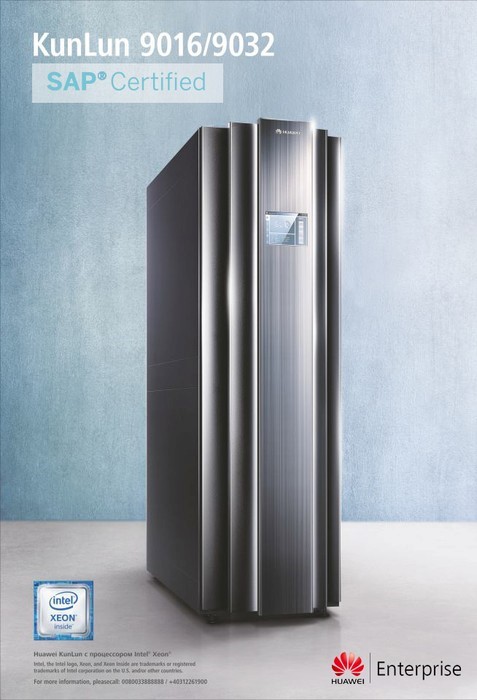

KunLun позиционируется как система Mission Critical, способная удовлетворить самые строгие требования к производительности, отказоустойчивости и масштабируемости. Mission Critical в данном контексте означает, что компоненты системы резервируются. Основу продукта составляют системные платы с CPU и модулями памяти, которые объединяются в независимые разделы.
Кроме замены PCIe, HDD, блоков питания и пр., технология RAS поддерживает горячую замену ЦП и модулей памяти. Huawei – одна из немногих компаний, кто разрабатывает и выпускает собственные контроллеры для реализации возможности объединения более чем 8 CPU в одном физическом сегменте, что и реализовано в системах KunLun, растущих до 32 CPU. SAP-сертификацию имеют варианты с 16 CPU на решение. Роль СХД в данном appliance выполняет OceanStore.
Кроме KunLun из сертифицированных решений у Huawei в портфеле присутствуют блейд-серверы FusionCube, идеологически ушедшие от отдельного СХД в пользу распределенного по шасси пространства хранения, а также стандартные стоечные серверы линейки RH модульной конструкции с большим многообразием функций RAS и хорошей как вертикальной, так и горизонтальной масштабируемостью.
Dell EMC
Компания представлена на рынке решениями на основе широкой линейки стоечных и тауэр-серверов PowerEdge как в преднастроенных конфигурациях, так и отдельными решениями для TDI, что позволяет гибко подходить к подбору оборудования со стороны заказчика. После покупки EMC портфель компании пополнился продуктами в области систем хранения данных.
В 14-м поколении Dell PowerEdge произошел качественный скачок по сравнению с предыдущими поколениями, сделан упор на использование NVMe (в старшей версии R940 – до 12 NVMe наряду с 24 отсеками для 2.5” накопителей), связка которой с NVDIMM позволяет существенно повысить показатель I/O-операций. Также произошел переход на работу оперативной памяти по 6 каналам.
Система управления OpenManage с RESTfull Api позволяет гибко использовать сценарии развертывания, мониторинга и обслуживания. В систему также интегрированы функции безопасности на уровне криптозагрузчика(Intel Boot Guard), система Lockdown для защиты конфигурации и System Erase, позволяющая производить очистку данных перед перепрофилированием устройства или вывода его из эксплуатации.
Большая вариативность модельного ряда стоечных серверов позволяет подобрать решение для любого уровня развертывания, а заложенная гибкость встроенной СХД дает возможность построить как конвергентную, так и гиперконвергентную систему с хорошими возможностями горизонтального и вертикального масштабирования под самые требовательные задачи.
SAP HANA в облаке
On-premises-решения – не единственный способ для заказчиков развернуть полноценную SAP-инфраструктуру. Существуют также и облачные варианты использования систем SAP: SaaS, PaaS, IaaS. Cloud-реализация позволяет сократить время развертывания за счет готовности инфраструктуры провайдера к внедрению, уменьшить стартовые инвестиции на приобретение оборудования и интеграцию, свести к минимуму издержки по поддержке и сопровождению, а также прозрачно управлять расходами и минимизировать финансовые риски, связанные, к примеру, с утилизацией купленного решения по времени или производительности.
Заказчик может очень гибко выбирать варианты облачного использования, разворачивая купленные продукты на мощностях облачного провайдера по модели IaaS, арендуя их по подписке, пользоваться хостингом для SAP HANA либо интегрировать собственную инфраструктуру с облачной. SAP Cloud Platform, развернутая в облаке SAP или партнеров, помимо стандартных возможностей SAP HANA, предоставляет расширенные сервисы для разработки приложений, в том числе и мобильных, создания пользовательских интерфейсов, биллинга, геймификации и многое другое.
Заключение
Это далеко не полный список продуктов и вендоров, имеющих в своем портфеле сертифицированные решения для продуктов SAP. Atos, Huawei, Hitachi, Hewlett Packard, Inspur, Lenovo, Nec, Silicon Graphics, Supermicro, Cisco, Dell – все технологические партнеры SAP могут предложить множество как преднастроенных, заранее сконфигурированных и протестированных решений (appliance), так и пользующиеся высокой популярностью кастомные варианты, реализованные на основе сертифицированных компонентов, которые можно органично интегрировать в уже имеющуюся инфраструктуру. Данный вариант называется TDI – Tailored Datacenter Integration и предоставляет заказчикам большую гибкость и местами хорошую экономическую выгоду, позволяя, к примеру, использовать собственные, уже купленные СХД. Единственный нюанс при выборе этого способа заключается в том, что данное развертывание не пройдет сертификацию, оставив все в зоне ответственности заказчика, которую зачастую берут на себя вместе с поддержкой поставщики оборудования либо интеграторы.
В совокупности appliances- и TDI-решения предоставляют заказчику огромный выбор вариантов для построения SAP-инфраструктуры, аргументами в пользу одного из которых может выступать как экономические, так и технологические факторы, а специалисты со стороны поставщиков решений помогут разработать необходимый ландшафт под любые требования.
Проанализировав рынок поставщиков оборудования для инфраструктуры SAP, мы пришли к выводу, что даже при соразмерной технологической составляющей продуктов и схожести направления пути развития в данном сегменте различных вендоров, мы хотели бы выделить некоторых из них:
Очень интересными выглядят решения от компании Atos.
На практике их продукты выглядят не менее привлекательно, чем в описаниях маркетологов. Наряду с хорошими показателями масштабирования (если смотреть за пределы сертификационных ограничений SAP, то рост ограничен 16 процессорами и 24 Тб оперативной памяти в пределах 8 нод), серверы Bullion отлично проходят тест на отказоустойчивость как в пределах ноды, так и в рамках всего решения.
Продублировано практически все, от БП до оперативной памяти, при условии, что вы готовы пойти на уменьшение емкости под mirroring-mode вдвое. Удобный доступ к модулям значительно облегчает обслуживание и сводит его до уровня «извлек-установил». Единственное неудобство – некоторая потеря производительности при инициализации нового модуля, но оно кратковременное и его не назвать существенным и требующим технического окна для подобных замен.
В решениях используются разработка extended quick interconnect, которая ощутимо превосходит классический Intel QPI по скорости работы между «ближней» и «дальней» памятью, уходя от принципов NUMA в пределах коммутатора BCS. Данная разработка реализована в когерентном переключателе BCS, через который и осуществляется связь между всеми 16 сокетами максимально выросшей системы.
Наличие «младших» моделей позволяет существенно сэкономить на старте внедрения и постепенно наращивать производительность при повышении требований к системе.
Нельзя обойти стороной компанию Hewlett-Packard, которая имеет очень прочные позиции в данном сегменте.
Решения от HP хорошо зарекомендовали себя: быстрые, производительные и масштабируемые до огромных показателей в 192 Тб памяти в случае с линейкой ConvergedSystem 900 на SuperDome, позволяющей выходить далеко за интеловские пределы в 8 сокетов в рамках одной системы. Про надежность решений можно не упоминать.
Корзины Synergy, которые развиваются параллельно с линейкой cXXX, интересны своим решением использовать коммутаторы-сателлиты. Схема смутно напоминает реализацию от фирмы Cisco, но у последней FC без инкапсуляции не ходит, что для кого-то может оказаться важным нюансом.
Имея самый обширный портфель продуктов под SAP, HP сможет предложить заказчику огромный выбор стоечных, блейд-серверов и СХД для TDI-внедрений и готовые applience для создания конфигураций любого уровня. Масштабируемость и надежность систем внушают уважение к продуктам.
Сильный конкурент из Китая – Huawei.
KunLun также показался нам крайне интересным решением, к которому захотелось присмотреться пристальнее. Собственные разработки Huawei в направлении node controller также позволяют расширить систему до 32 процессоров в одном решении (не каждый может этим похвастаться).
Интересна возможность извлечения как всего процессорного модуля с его пулом памяти из 24 слотов, так и отдельной платы на 12 модулей. Огромный запас роста производительности для масштабирования, удобство обслуживания и надежность делают продукт хорошим выбором под задачи аналитики in-memory.

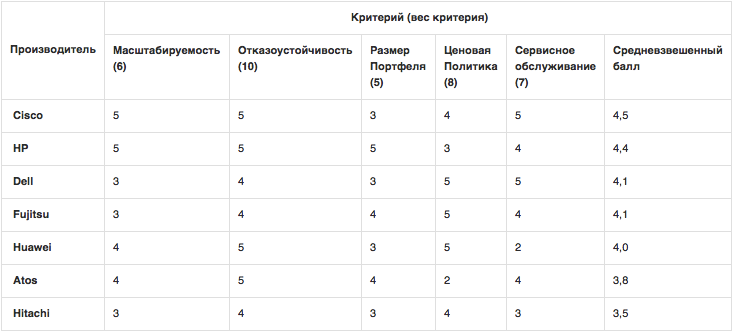

Мы составили сводную таблицу из представленных в сертификационном списке вендоров. Значения заполнены по результатам опроса экспертов, имевших опыт работы с оборудованием каждого из представленных производителей.
Распределив веса критериев с точки зрения соотношения цены и качества сравниваемых платформ, мы получили средневзвешенный был, который позволил определить тройку лидеров: Dell, HP и Fujitsu.
P.S.: Хотелось бы добавить, что мы обошли своим вниманием те или иные решения не из-за их отставания на рынке или проигрыша в технологической гонке, а с целью показать общую тенденцию развития систем и огромную вариативность предложений, в пользу одного из которых стоит склониться исключительно исходя из технического задания и требований бизнеса в каждом конкретном случае.
