Управление Nano и Hyper-V Server с помощью 5nine Manager.

Управление Nano и Hyper-V Server с помощью 5nine Manager.

Автор: 5nine
Дата: 01/06/2017

Поддержите VM Guru!

USDT / TRC20, адрес: TCDP7d9hBM4dhU2mBt5oX2x5REPtq9QdU1




Статья:

Мы уже касались темы управления Nano Server при помощи 5nine Manager в прошлом году. Но тот обзор был написан до официального релиза обеих продуктов. Поскольку читатели успели ознакомиться с рабочей версией Nano Server, а 5nine Manager получил уже несколько важных обновлений, мы решили вернуться к этой актуальной теме.

Nano Server представляет собой новый тип установки Windows Server (aka JeOS) и позиционируется как решение для повышения безопасности и эффективности в датацентрах (SOFS/Hyper-V, к примеру), облаках и процессах разработки.

Базовый footprint сотни Мб (~400), установка за считанные секунды, загрузка в разы быстрее своего «соседа» Server Core, малое количество необходимых перезагрузок за счет уменьшения критических обновлений и, как следствие, общее упрощение процесса обслуживания – отличительные особенности Nano Server.

Стоит отметить, что для достижения таких показателей из Nano Server были убраны многие компоненты Server Core, WOW64, GUI и пакет OEM-драйверов (необходимо дополнительно обновлять образ или использовать Nano Server Builder для формирования требуемой конфигурации) и другие. Таким образом, у него нет графического интерфейса и управляется он преимущественно через Powershell, хотя есть и GUI инструменты, включая Server Management Tools, System Center и другие.

Одним из таких решений для эффективного управления Nano Server является 5nine Manager. Он предоставляет пользователю графический интерфейс, который позволяет удаленно управлять виртуальными машинами (ВМ) и кластерами Hyper-V, запущенными на Nano Server и обычных узлах Windows Server без использования скриптов PowerShell или командной строки.

Основная консоль приложения с несколькими закладками обеспечивает простой доступ к основной информации и позволяет комплексно оценивать состояние, как физического (хостового) раздела, в том числе узла кластера, так и виртуальных (гостевых) систем, а также управлять ими. Из этой консоли администратор получает доступ к разделам Hyper-V Manager, Virtual Switch Manager, Optimizer, Monitor и Reporter.


Рисунок 1 – Интерфейс 5nine Manager

Администратор может выполнять различные операции управления, мониторинга, планирования мощностей и безагентной антивирусной защиты виртуальной среды.

Вкладка Summary открывает панель с текущим состоянием виртуальных машин на Nano Server, включая их последние аварийные сигналы. Это дает администратору краткий обзор состояния и доступности виртуальной среды.

На вкладке Hyper-V отображаются в режиме реального времени все ВМ Nano Server и такие критичные показатели, как использование процессора, назначенная память, время безотказной работы ВМ и другие. Она может быть настроена, чтобы изменить порядок отображения данных или включать другие поля, такие как IP-адреса гостевых ОС.

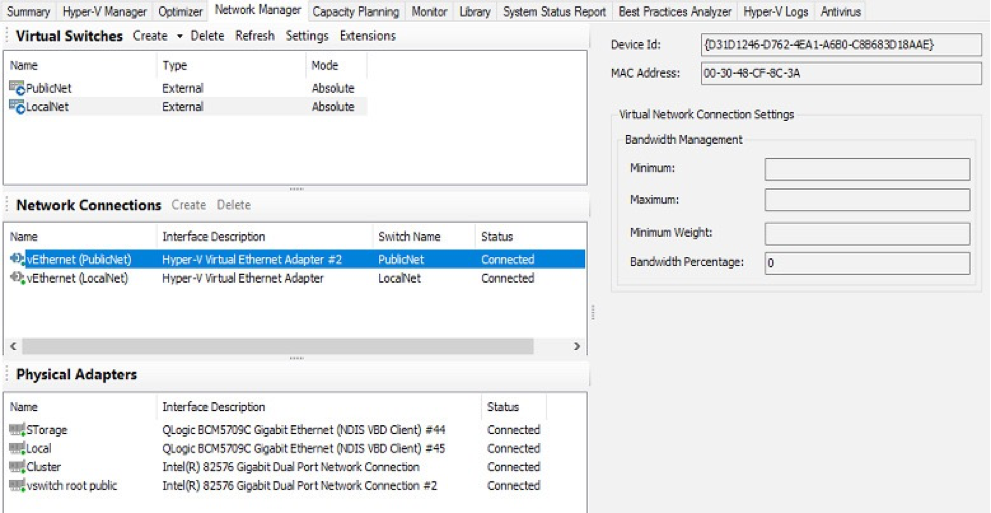

Рисунок 2 – Virtual Network Manager

Virtual Network Manager даёт возможность удаленно управлять виртуальными сетями Nano Server. Вы можете развернуть все конфигурации включая создание внешних, внутренних и частных сетей.

В продукте появилась поддержка Converged Fabric, которая упрощает выполнение лучших практик сетевой конфигурации выделенных сетей Hyper-V (Management, Live Migration, iSCSI и Cluster/CSV) для более эффективного использования ресурсов. Эта функция помогает обеспечить контроль QoS и малое время сетевого ответа. В общем случае, лучшие практики сетевого конфигурирования требуют наличия 4 отдельных физических сетевых карт (NIC), каждая из которых требует отдельного порта коммутатора. Hyper-V Converged Fabric позволяет достичь аналогичного результата без необходимости использования дополнительных устройств путём создания vNICs – виртуальных сетевых карт.

При помощи Network администраторы смогут не только создать простейший виртуальный коммутатор, но и определить его параметры – какие физические адаптеры использовать, какой тип балансировки указывать для агрегированного интерфейса, какой режим создания (Weight\Absolute) выбрать.

5nine Manager также дает возможность контролировать полный жизненный цикл виртуальных машин, запущенных на хосте Nano Server. Задачи управления упрощается с помощью мастера. Например, мастер Create Virtual Machine пошагово создает ВМ.

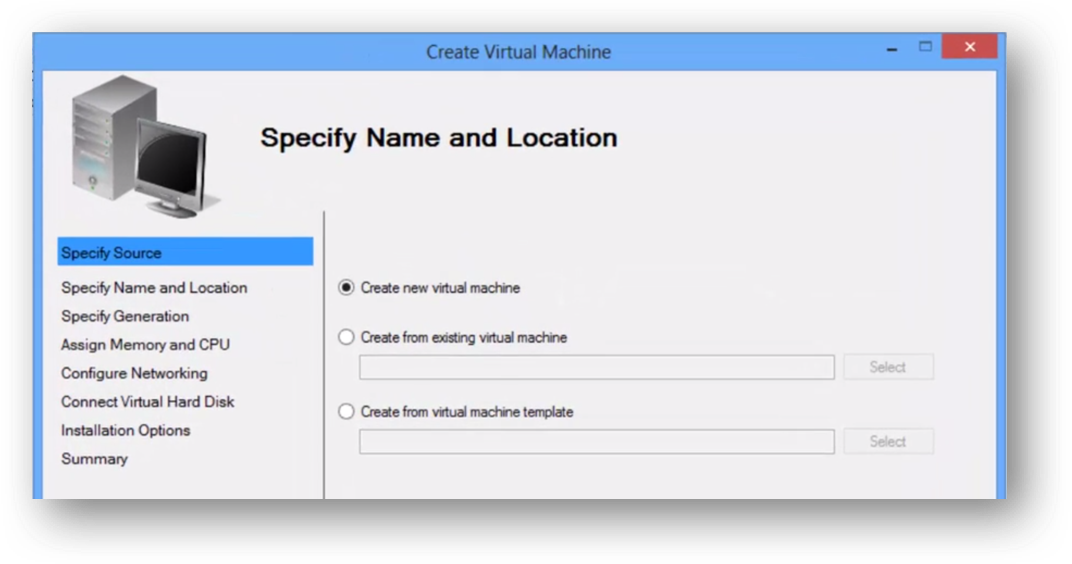

Рисунок 3 – Мастер Create Virtual Machine

В окне Summary показывается вся информация о конфигурации, которая была установлена на хосте Nano Server.

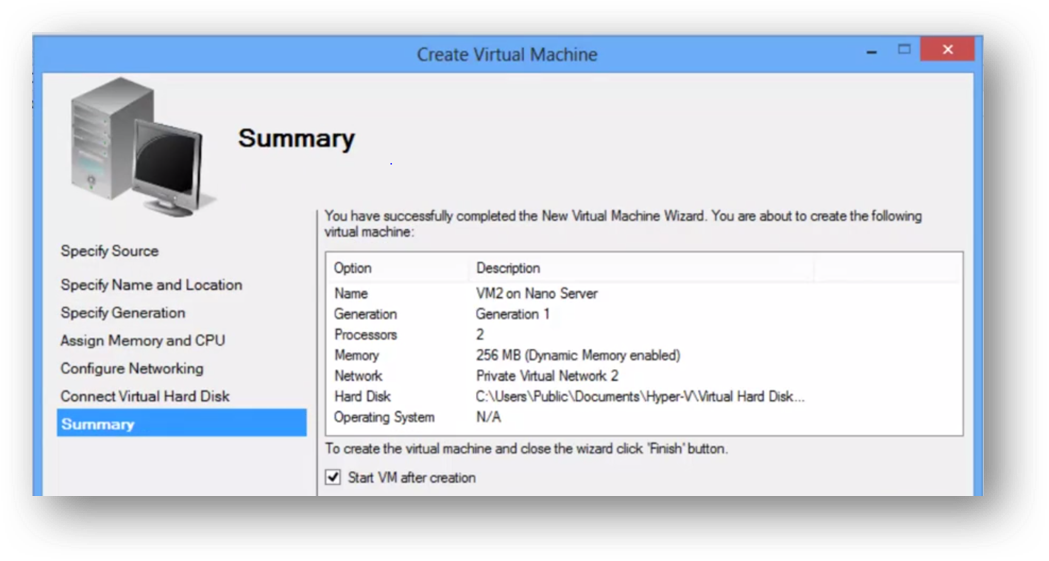

Рисунок 4 – Окно Summary мастера Create Virtual Machine

Cостояние всех задач хранится и может быть пересмотрено в журнале задач.


Рисунок 5 – Task Log

5nine Manager также может отслеживать ключевые показатели производительности виртуальной инфраструктуры для хоста Nano Server и отдельных виртуальных машин. Показатели производительности сохраняются, и подробная информация в течение определенных промежутков времени может отображаться вместе с прогнозом тренда.


Рисунок 6 – Закладка Monitor


Рисунок 7 – Установка уведомлений

Monitor thresholds могут быть настроены для обеспечения предупреждений или критических уведомлений. Эти уведомления могут быть установлены для базовых ресурсов: процессора, памяти, дисков и сети, как для хоста, так и виртуальных машин. Каждый конкретный ресурс можно проигнорировать, если необходимо, и есть также возможность исключить из мониторинга любой хост или ВМ.

5nine Manager с антивирусами Лаборатории Касперского или Bitdefender для Hyper-V автоматически защищают виртуальные машины, сети и диски. Используя инкрементальное антивирусное сканирование, он обнаруживают вредоносные файлы, не вызывая антивирусных штормов или падения производительности, что позволяет запускать больше ВМ на каждом хосте. Это поможет увеличить плотности ВМ на хостах Hyper-V до 30%.


Рисунок 8 – Антивирус

При помощи 5nine Manager можно развертывать и настраивать отказоустойчивые кластера Nano Server из одной консоли.

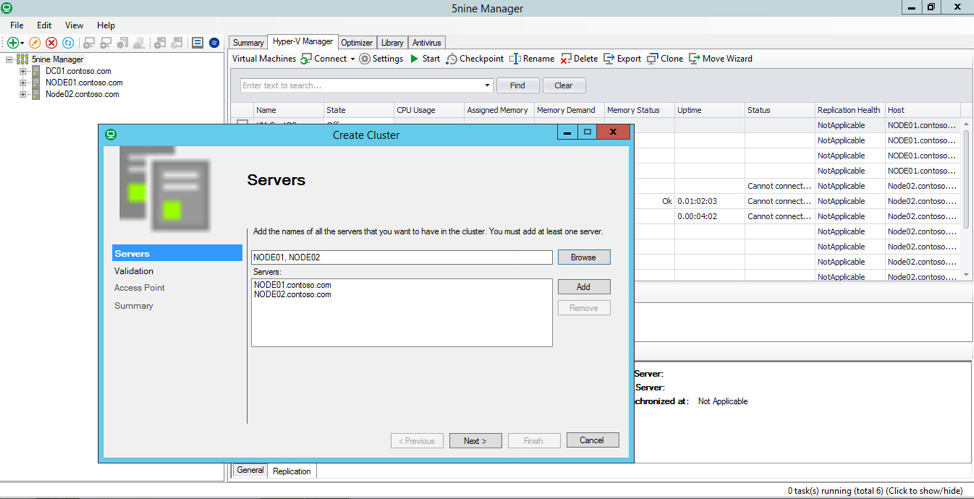

Рисунок 9 – Создание и проверка кластера

Можно определить ноды, запустить Cluster Validation, настроить точку доступа и затем создать кластер:

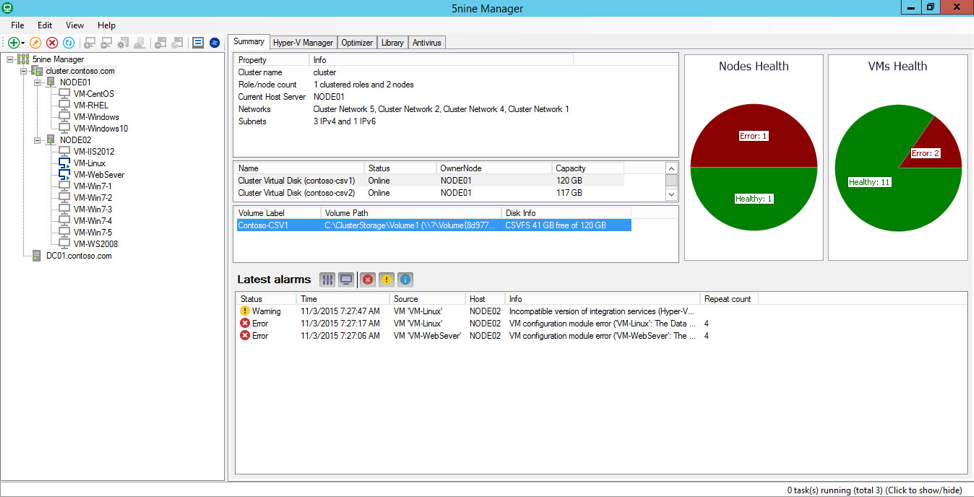

Централизованная информационная панель отображает информацию о состоянии кластера, входящих в него хостов и его виртуальных машин. Она быстро определяет проблемы с узлами или ВМ и отображает список предупреждений о состоянии ресурсов. Детализация информации может быть настроена на уровень ЦОД, кластера, хоста или ВМ для большей наглядности.



5nine Manager позволяет объединять узлы кластера в группы динамической оптимизации, обеспечивая балансировку нагрузки ВМ. Он осуществляет «живую» миграцию ВМ между хостами, когда настраиваемое значение потребления ресурсов процессора, оперативной памяти или доступа к диску превышено. Этот тип динамической оптимизации гарантирует, что ни один из хостов никогда не будет перегружен, обеспечивая высокую доступность и повышая общую производительность ВМ.

Hyper-V Replica позволяет сохранять копию диска ВМ, для восстановления в случае аварии. Используя 5nine Manager, вы можете настроить параметры репликации на одном хосте, а затем применить их к другим хостам. Можно настроить репликацию на ВМ, которая работает в кластере со сконфигурированным Hyper-V Replica Broker. Состояние реплики также отображается в консоли.

Резюмируя, 5nine Manager при развёртывании устанавливающий на управляемый гипервизор всего одну службу, обладает большим списком возможностей управления и обеспечения безопасности Hyper-V и Nano Server, заметно превышающих возможности штатных консолей в части управления, обслуживания и мониторинга физических и виртуальных серверов Hyper-V, как одиночных, так и кластерных.

5nine Manager для Windows Server 2016 можно протестировать на своих серверах или в виртуальной лаборатории 5nine.

Спасибо за внимание и комментарии!

*благодарю также Roman Levchenko за дополнительное ревью.
