Как работают Limit, Reservation и Shares для пулов ресурсов в VMware vSphere / ESX.

Как работают Limit, Reservation и Shares для пулов ресурсов в VMware vSphere / ESX.

Автор: Александр Самойленко
Дата: 28/05/2010

Поддержите VM Guru!

USDT / TRC20, адрес: TCDP7d9hBM4dhU2mBt5oX2x5REPtq9QdU1




Статья:

Большинству пользователей виртуальной инфраструктуры VMware vSphere известны такие параметры как Limit, Reservation и Shares для пулов ресурсов (Resource Pool) в пределах кластеров VMware DRS и отельных хостов ESX. Именно этими тремя параметрами определяется потребление виртуальными машинами оперативной памяти и процессорных ресурсов хоста VMware ESX.

Limit

Этот параметр определяет ограничение потребления физических ресурсов виртуальной машиной (в пределах хоста ESX) или пулом (в пределах кластера) при любых обстоятельствах. Некоторые думают, что Limit (по аналогии с Shares) начинает работать тогда, когда виртуальные машины на хосте ESX начинают бороться за ресурсы. Но это не так. Если вы поставили виртуальной машине Limit в 500 МГц, то именно с такой максимальной производительностью и будет работать ее vCPU, даже если на хосте с 4-мя физическими процессорами по 3 МГц больше никаких машин нет. При этом, если для двухпроцессорной виртуальной машины установлен Limit в 1000 МГц, то оба ее процессора в совокупности не получат более 1000 миллионов циклов CPU в секунду, оставшиеся свободные циклы в эту секунду планировщик ESX будет просто ждать.

Если говорить о памяти, то если ее потребление виртуальной машиной (или пулом ресурсов) доходит до параметра Limit, оставшаяся часть просто уходит в своп.

То же самое происходит и для пулов ресурсов - совокупное потребление ресурсов виртуальных машин в пределах пула при установленном параметре Limit никогда не выйдет за его пределы. Поэтому вы должны быть очень осторожны с параметром Limit, который можно установить и забыть, а потом долго разбираться в чем же проблема производительности.

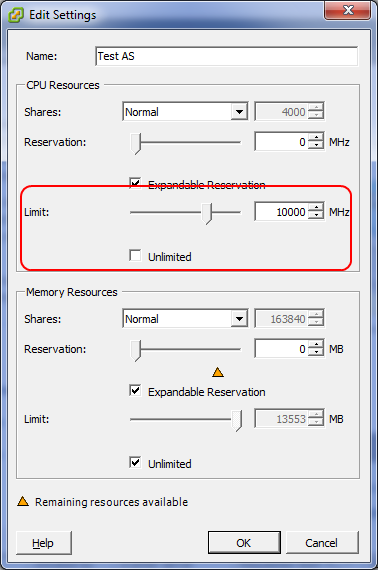

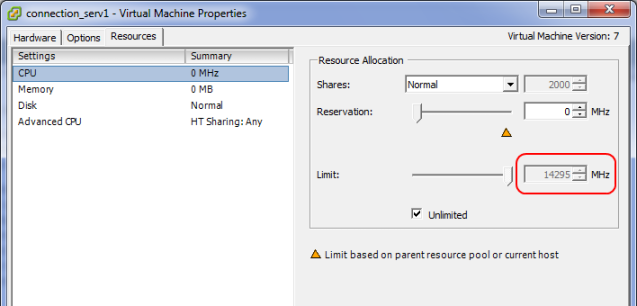

Теперь обратите внимание на картинку, где задаются параметры потребления ресурсов для отдельной виртуальной машины:

В качестве ограничения можно задать ресурсов больше, чем есть на отдельном хосте VMware ESX (потому как рассматриваются ресурсы всего пула), но это не значит, что виртуальная машина может исполняться на нескольких хостах. Одна ВМ всегда исполняется только на одном хосте ESX.

Когда необходимо устанавливать параметр Limit для виртуальных машин или пулов? Тогда, когда вы хотите разделить два окружения (тестовое и производственное), а точнее отделить тестовое окружение, защитив производственное (при этом, по каким-то причинам они смешаны в одном кластере DRS). Например, ваши разработчики используют несколько виртуальных машин, которые работают нестабильно и могут оказать влияние на производительность хоста VMware ESX и продуктивных виртуальных машин. Очевидно, что установка параметра Limit - совершенно негибкий инструмент, поскольку жестко ограничивает виртуальную машину даже тогда, когда свободных ресурсов очень много. Были случаи использования параметра Limit для ограничения ресурсов на уровне отделов (например, жестко ограничить бухгалтерию), но такой путь управления ресурсами видится не очень эффективным.

Reservation

Параметр Reservation для виртуальной машины или пула ресурсов в VMware vSphere определяет, сколько физической памяти или ресурсов процессора будет гарантировано виртуальной машине при работе (но не при старте!), если ей это потребуется. Параметр используется планировщиками VMware DRS (в пределах кластера) и VKernel (в пределах хоста ESX), а также компонентом Admission Control кластера VMware HA.

Величина разницы между размером памяти в конфигурации виртуальной машины и параметром Reservation определяется, исходя из параметров Shares, установленных для пула ресурсов или отдельной виртуальной машины на хосте ESX (про Shares см. ниже).

Reservation также влияет на размер файла подкачки (vswp, находится в директории с виртуальной машиной). Размер этого файла определяется по формуле:

Configured memory – memory reservation = size swap file

В Resource Management Guide можно найти также такую фразу:

If a virtual machine has a memory reservation but has not yet accessed its full reservation, the unused memory can be reallocated to other virtual machines.

То есть, если виртуальная машина еще не достигла значения параметра Reservation по памяти, то неиспользуемая память может быть отдана другим виртуальным машинам. Но вот если ВМ уже достигла своего уровня Reservation, то планировщик уже не будет отнимать у нее память, даже если она использовать ее не будет и требования к памяти упадут ниже уровня Reservation.

Однако такая ситуация может случиться только с ОС Linux, которая по мере загрузки и роста нагрузки адресует страницы памяти, а вот Windows - обнуляет всю свою память при загрузке, что сразу же приводит к достижению уровня Reservation для виртуальной машины.

Для пулов ресурсов есть также параметр Expandable Reservation, который позволяет дочернему пулу забирать ресурсы из родительского при условии наличия в последнем ресурсов.

Это дает почти неограниченную гибкость в управлении физическими ресурсами хост-сервера VMware ESX.

Admission Control

Данный компонент имеет отношение только к памяти и контролирует запуск виртуальных машин с параметром Reservation в пределах виртуальной инфраструктуры VMware vSphere. Есть три уровня работы этого компонента:

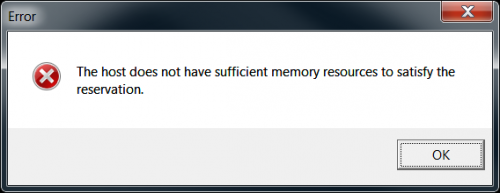

  • Хост VMware ESX - если при старте виртуальной машины хост не может обеспечить Reservation и некоторый overhead на поддержание работы ВМ (зависящий от гостевой ОС и конфигурации ВМ), то виртуальная машина просто не запускается.

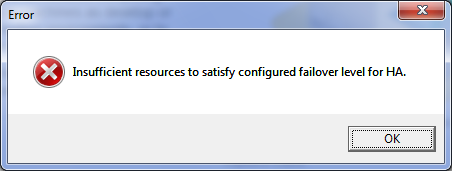

  • Кластер VMware HA - механизм Admission Control для кластера HA использует параметры Reservation виртуальных машин для расчета размера слота, от которого зависит значение Failover Capacity (по-сути число одновременных отказов хостов, которое может пережить кластер). Если Failover Capacity не обеспечивается, то включенный Admission Control не позволяет запустить виртуальную машину.

  • Кластер VMware DRS - у DRS есть также свой Admission Control, но он не рассматривает параметр Reservation в расчетах при балансировке нагрузки виртуальных машин на хосты (вместо этого используется сконфигурированные в настройках ВМ параметры).

Если подвести итог, то Reservation - это очень гибкий механизм гарантирования ресурсов на уровне виртуальных машин или пулов ресурсов. По-сути Reservation - это залог того, что ваша виртуальная машина обеспечена физической памятью хост-сервера VMware ESX. Лучше использовать Reservation на уровне пулов ресурсов, которые могут отражать различные классы обслуживания для виртуальных машин в этих пулах.

Shares

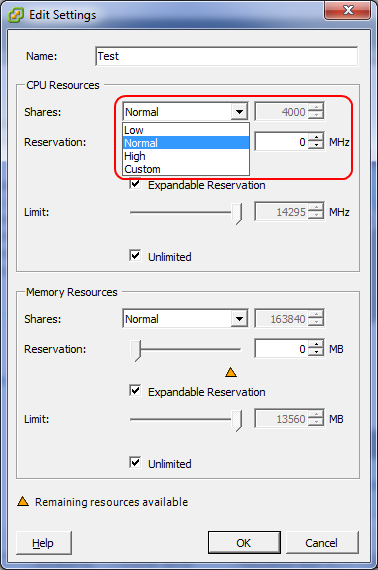

Этот параметр определяет приоретизацию потребления виртуальных машин между собой в пределах хоста ESX или пула ресурсов. В отличие от Limit и Reservation, Shares имеют значение только тогда, когда ощущается нехватка ресурсов в рамках хоста VMware ESX, пула ресурсов или кластера DRS. Есть три стандартные настройки Shares - High, Medium и Low. Они обозначают соотношение приоритетов использования ресурсов 8000:4000:2000 (4:2:1) соответственно. Чем больше значение Shares - тем больше машина получит ресурсов в пределах пула или отдельного хоста ESX. Можно задать значение Custom и самому расставить соотношение приоритетов, ресурсы будут раздаваться относительно этих значений.

Shares вступает в действие при нехватке ресурсов CPU или памяти в той части ресурсов, которая находится между Reservation (обеспечено физическими ресурсами) и сконфигурированной памятью или CPU виртуальной машины. В пределах хоста есть также Shares по дисковым ресурсам, об этом есть отдельная статья на VM Guru.

С Shares для пулов ресурсов можно попасть в неприятную ситуацию. Многие предполагают использовать Shares пулов ресурсов для разграничения классов обслуживания виртуальных машин. Например, для продуктивного пула сделать Shares размеров в 2000, а для тестового - 1000. Но это неверно!

Ведь управление ресурсами в пределах кластера VMware DRS для пулов происходит на их уровне, а не на уровне отдельных виртуальных машин. Например, есть такая конфигурация:

Здесь пулу RP-01 дано 2000 Shares, а пулу RP-02 - 1000 Shares. Но в первом пуле 6 машин, а во втором - только 3. Первый пул получает 66% всех ресурсов, а второй - 33%. Но в пределах каждого из пулов каждая машина получает: 66%/6 = 33%/3 = 11%! То есть все машины получают ресурсов поровну. Не ошибитесь когда будете планировать свою виртуальную инфраструктуру VMware vSphere.

Источники:

http://frankdenneman.nl/2009/12/impact-of-memory-reservation/ - офигенная статья про Memory Reservation

http://frankdenneman.nl/2010/05/resource-pools-memory-reservations/ - еще одна хорошая статья того же автора

http://www.yellow-bricks.com/2010/02/22/the-resource-pool-priority-pie-paradox/ - парадокс ресурсных пулов по Reservation

http://www.yellow-bricks.com/drs-deepdive/ - объяснение работы VMware DRS

http://www.yellow-bricks.com/vmware-high-availability-deepdiv/ - объяснение работы VMware HA

http://www.yellow-bricks.com/2010/05/18/limiting-your-vcpu/ - заметка про Limit для CPU.
