Ожидаемый результат:
Автоматический takeover на рабочую ноду, все ресурсы VSM должны быть доступны на ESXi, доступ к датасторам не должен пропадать.
Фактический результат:
Наблюдали успешный автоматический takeover одной «головы» (затем и второй). Тома от первого контроллера успешно перешли на обслуживание второго, примечательно, что сама процедура заняла какие-то десятки секунд (включая обнаружение отказа «головы»). На нодах выставлены показатели: options cf.takeover.detection.seconds 15

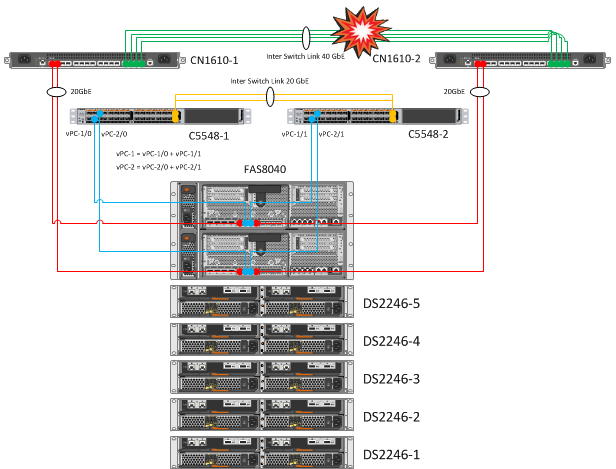

2. Отключение всех Inter Switch Link между свичами CN1610
Ожидаемый результат:
При отключении всех Inter Switch Link между свичами CN1610 связь между нодами не должна прерываться.
Фактический результат:
Соединение между хостом и сетью не пропадало, доступ к ESXi осуществлялся по второму линку.

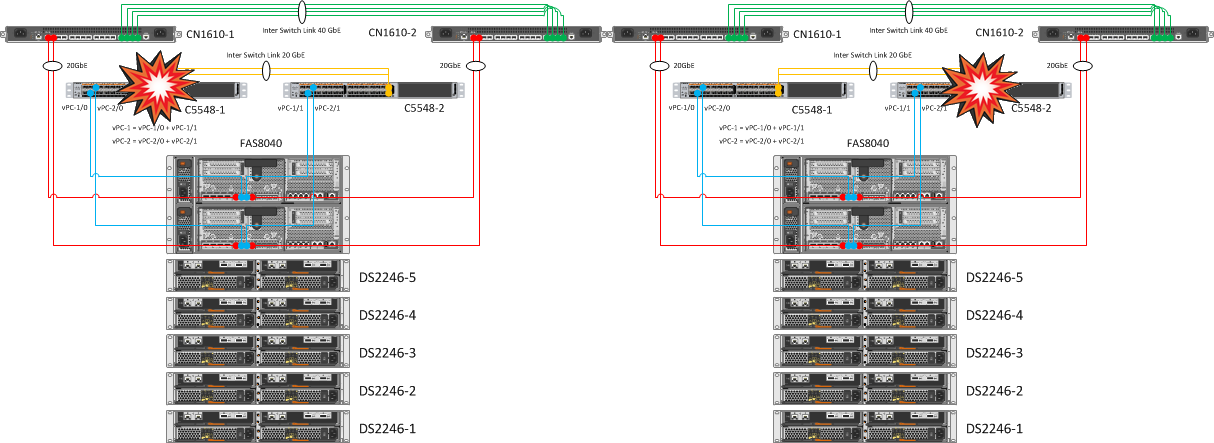

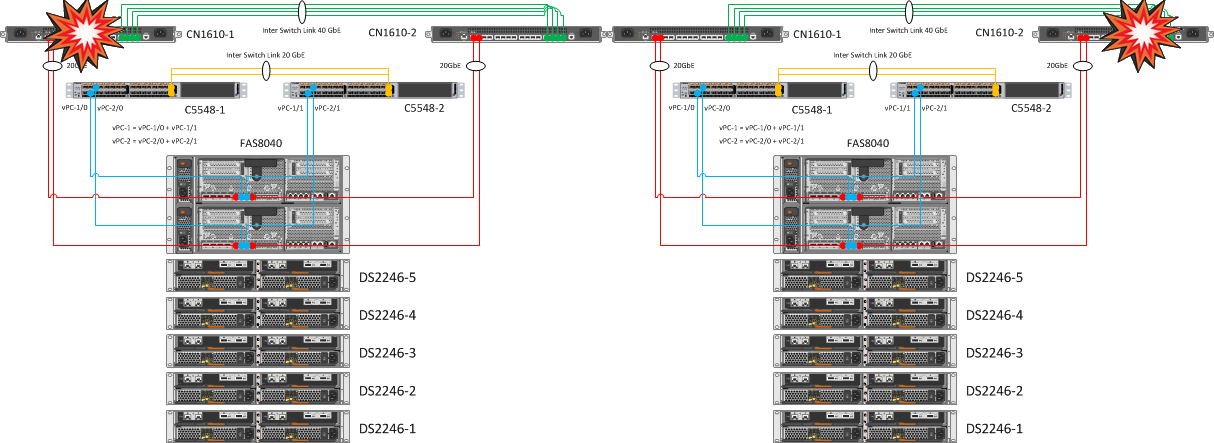

3. Поочередная перезагрузка одного из парных кластерный свичей и одного из Nexus’ов
Ожидаемый результат:
Нет сбоев в работе кластера NetApp. Один из портов на нодах должен оставаться доступным, на IFGRP интерфейсах на каждой ноде должен оставаться доступен один из 10 GbE интерфейсов, все ресурсы VSM должны быть доступны на ESXi, доступ к датасторам не должен пропадать.
Фактический результат:
Контроллеры NetApp остаются собранными в кластер через второй свитч CN1610. Дублирование кластерных свитчей и линков до контроллеров позволяет безболезненно переносить падение одной железки CN1610. В результате дублирования линков и объединения их в Port Channels, перезагрузка одного из Nexus 5548 не вызвала никаких эмоций.

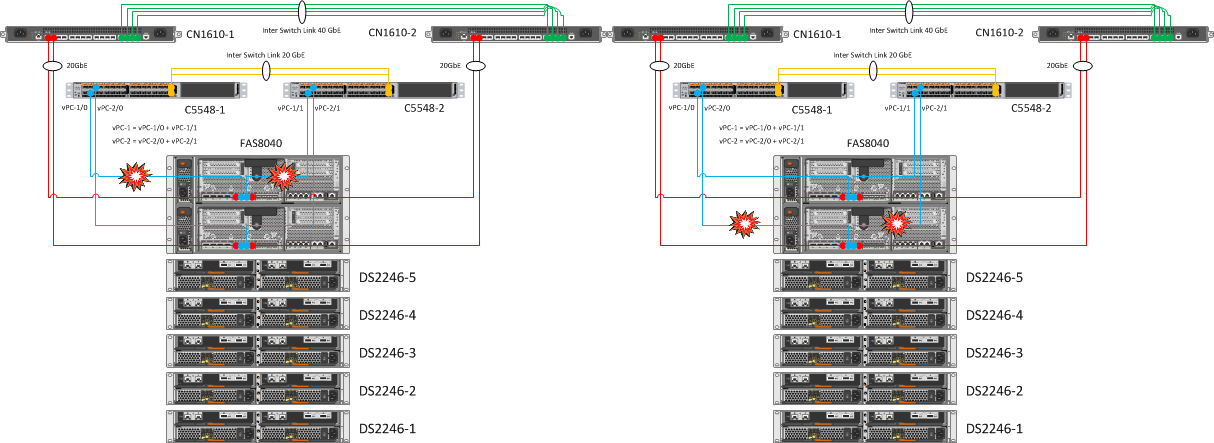

4. Поочередное гашение одного из vPC (vPC-1, vPC-2) на Nexus
Ожидаемый результат:
Моделирование ситуации, когда одна из нод NetApp теряет сетевые линки. В данном случае взять на себя управление должна вторая «голова».
Фактический результат:

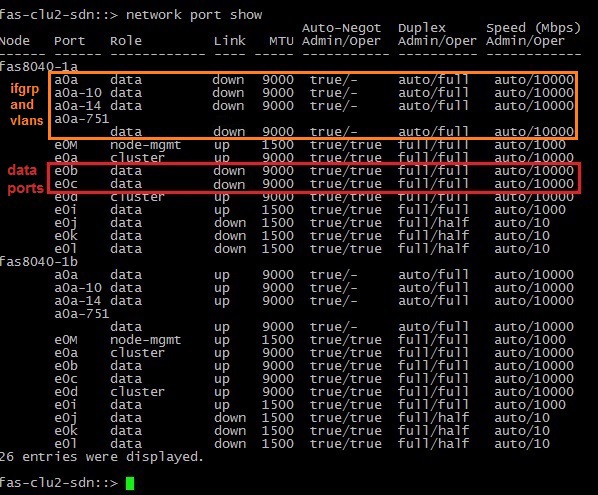

Были загашены, соответственно: e0b и e0c интерфейсы контроллера, за ними перешли в состояние «down» ifgrp a0a и поднятые на ней VLANs. После чего нода ушла в обыкновенный тейковер, о нем мы знаем из первого теста.
5. Поочередное отключение Inter Switch Link между коммутаторами Cisco Nexus 5548.
Ожидаемый результат:
Сохранение связанности между коммутаторами.
Фактический результат:

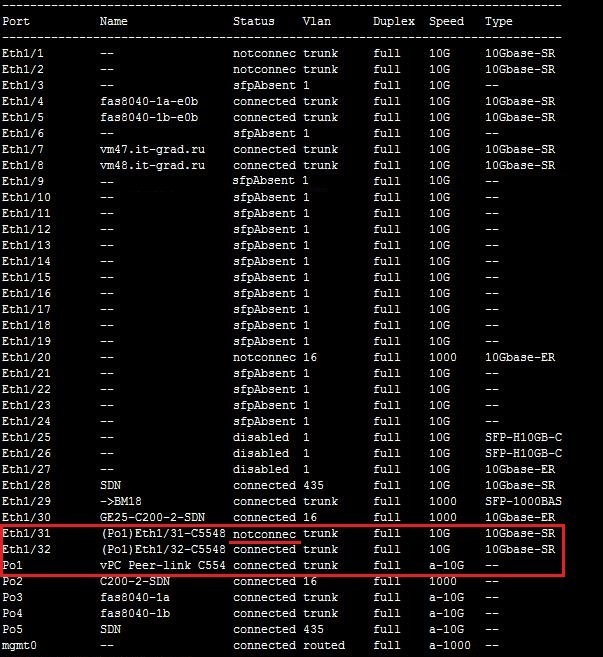

Интерфейсы Eth1/31 и Eth1/32 собраны в Port Channel 1 (Po1). Как видно из скриншота ниже, при падении одного из линков, Po1 остается активным и не происходит потери связности между коммутаторами.
6. Поочередное жесткое отключение ESXi.
Мы выключили один из рабочих ESXi-хостов, на котором в момент выключения находились тестовые машины разных ОС (Windows, Linux). Отключение эмулировало состояние падения рабочего хоста. После срабатывания триггера недоступности хоста (и виртуальных машин на нем), начался процесс перерегистрации ВМ на второй (рабочий) хост. Затем ВМ успешно на нем запустились в течение нескольких минут.
Ожидаемый результат:
Перезапуск виртуальных машин на соседнем хосте.
Фактический результат:
Как и ожидалось, после отработки HA VMware машинки перезапустились на соседнем хосте в течение 5-8 минут.
7. Слежение за отработкой мониторинга
Ожидаемый результат:
Получение сообщений об ошибках.
Фактический результат:
Что тут говорить… Наполучали множественные рассылки errors и warnings, система заявок и обращений обработала нотификации по шаблонам, servicedesk реагировал безукоризненно.

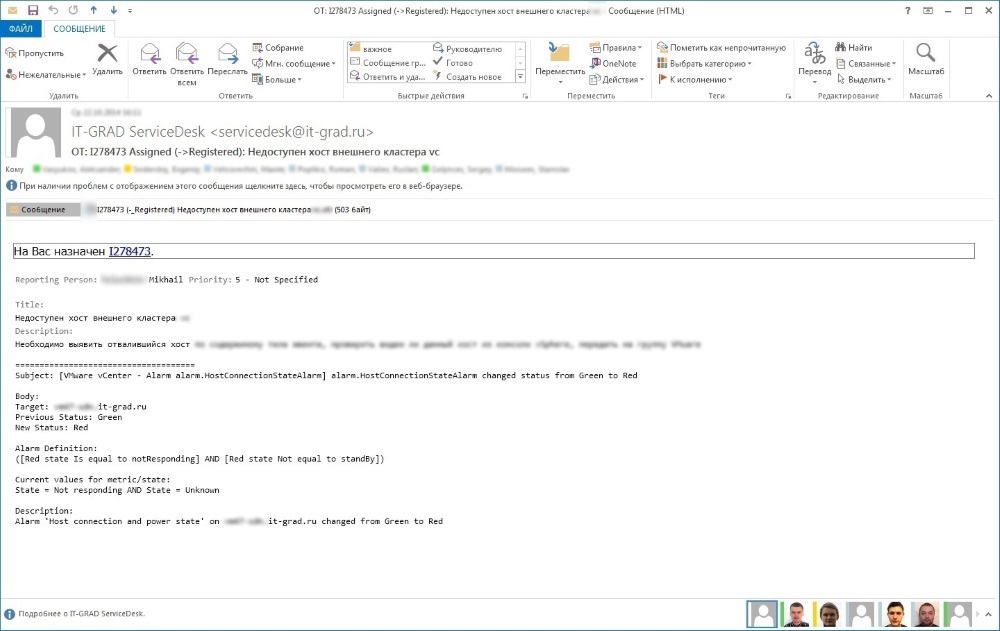

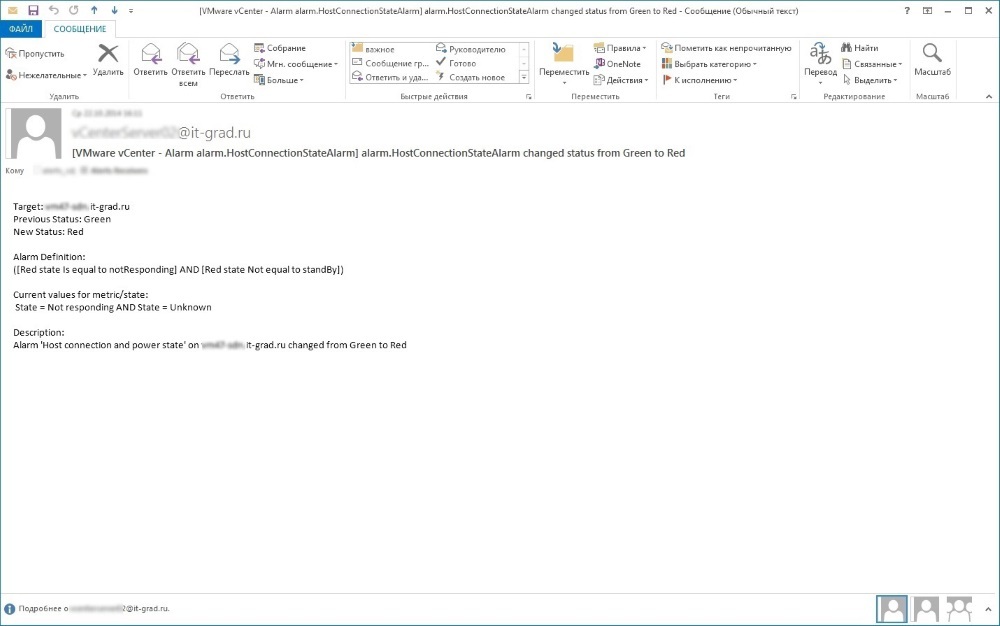

Система мониторинга истошно спамила в Service Desk.

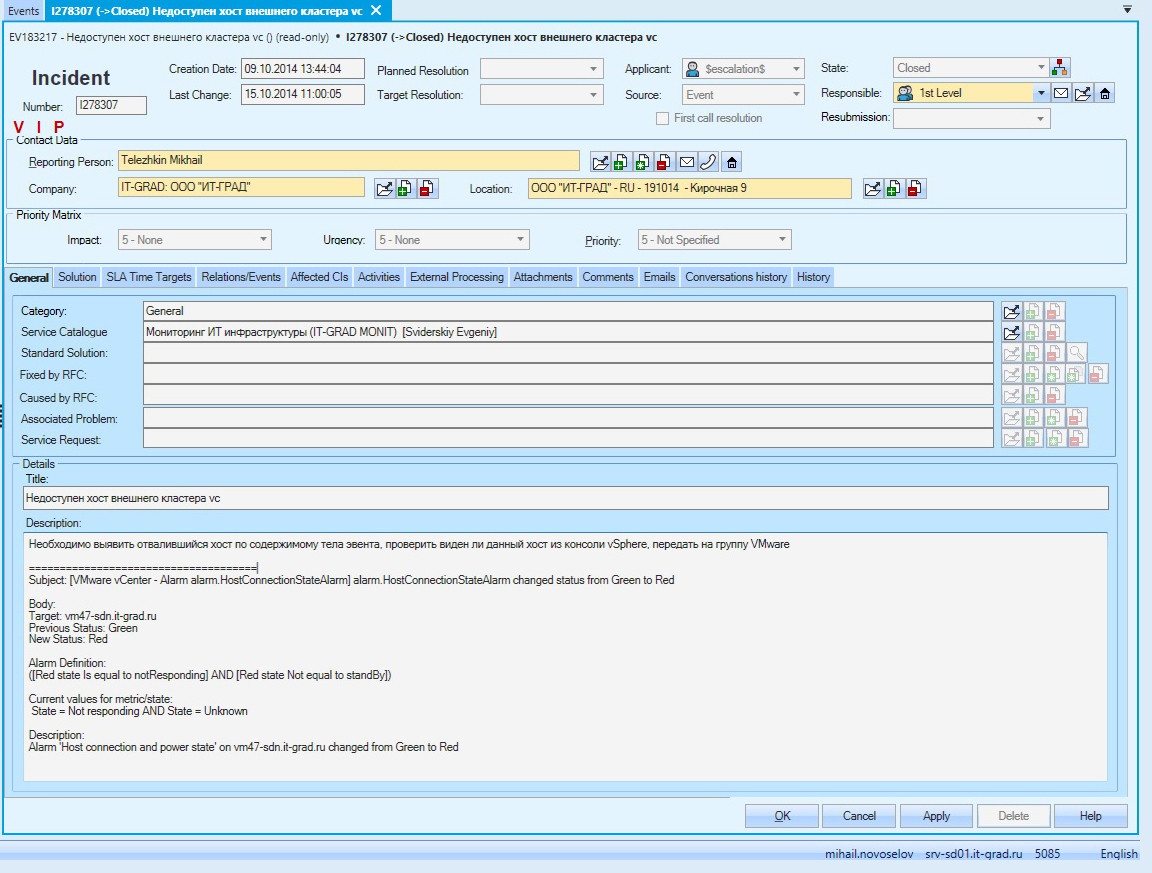

ITSM система разбирала эти письма по шаблонам и создавала события. На основе одинаковых событий автоматически комплектовались инциденты. Вот один из инцидентов, который был создан ITSM системой на основе событий в системе мониторинга.
Один из таких инцидентов упал и на автора статьи.
Тестирование непосредственно на стороне оборудования
1. Отключение кабелей питания (все единицы оборудования)
Ничего нового, если, конечно, у вас не обнаружится, что один из блоков питания — сбойный.
В течение всего испытания ни одна железка не пострадала.

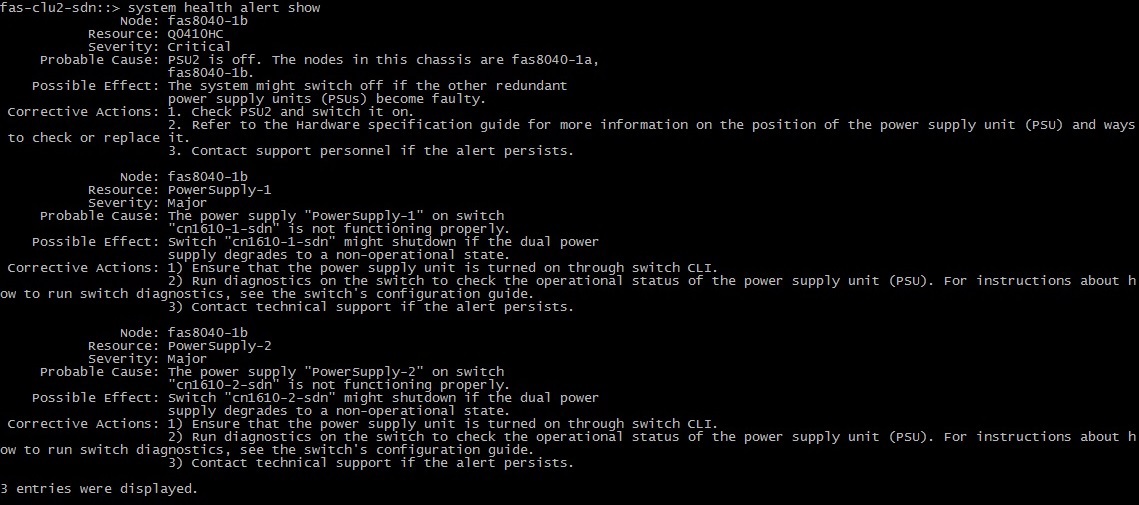

А NetApp отписался и за себя, и за Cluster Interconnect свитчи:
На Cluster-Net свитче:

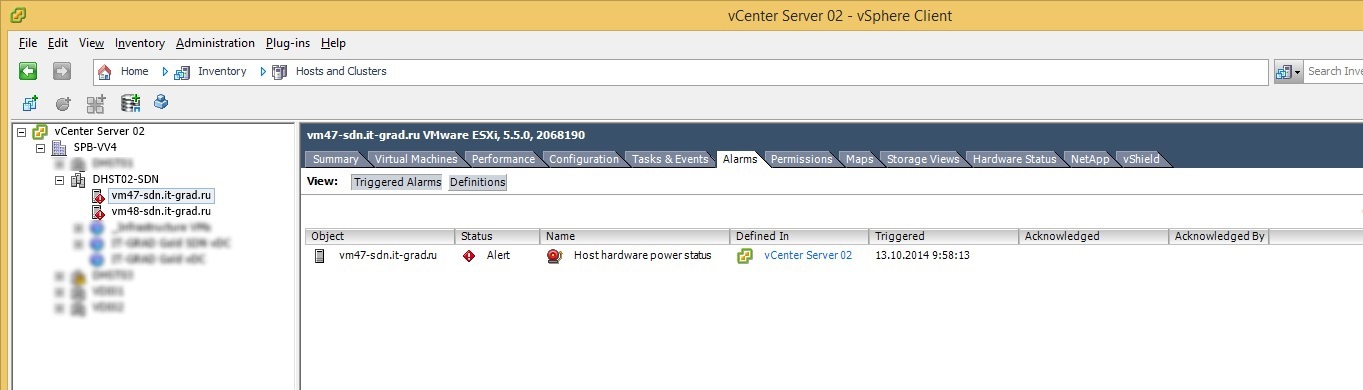

В VMware vSphere ошибки хостов:
Замечание: Менеджмент свитч Cisco SG200-26 не имеет резервирования питания.
Данный коммутатор задействован в менеджмент сети доступа (на управляющие порты систем хранения, серверов). Отключение питания на этом коммутаторе не повлечет за собой простоев клиентских сервисов. Также выход из строя Cisco SG200-26 не приведет к потере мониторинга, так как мониторинг доступности инфраструктуры осуществляется через менеджмент сеть, которая образуется на уровне Cisco Nexus 5548. Управляемый свитч логически стоит за ним и служит ТОЛЬКО для доступа на консоль управления оборудованием.
И все-таки, чтобы избежать потери управления через данный свитч, ему на помощь уже закуплен Automatic Transfer Switch (Автомат Ввода Резерва) APC AP7721, который обеспечивает избыточность питания от двух шин.

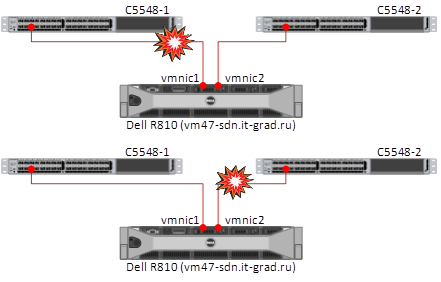

2. Поочередное отключение сетевых линков от ESXi (Dell r620/r810)
Соединение между хостом и датасторой не пропадало, доступ к ESXi осуществлялся по второму линку.
Вот и всё. Все тесты прошли успешно. Приёмо-сдаточные испытания сданы. Аппаратная часть облака готова к развертыванию виртуальной инфраструктуры для новых клиентов.
PS
После проведения тестов меня долго не отпускало ощущение мощи и добротности надежного железа, которое мне довелось пощупать своими руками в ходе проверки всего комплекса на отказоустойчивость.
